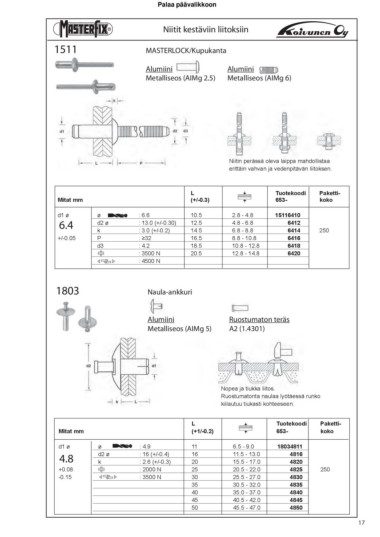

Page 134 - kiinnitystarvikkeet_luettelo

Palaa päävalikkoon

Niitit kestäviin liitoksiin

1511 MASTERLOCK/Kupukanta

Alumiini Alumiini
Metalliseos (AIMg 2.5) Metalliseos (AIMg 6)

Niitin perässä oleva laippa mahdollistaa
erittäin vahvan ja vedenpitävän liitoksen.

L Tuotekoodi Paketti-
Mitat mm (+/-0.3) 653- koko

d1 ø ø : 6.6 10.5 2.8 - 4.8 15116410 250
d2 ø : 13.0 (+/-0.30) 12.5 4.8 - 6.8 6412
6.4 k : 3.0 (+/-0.2) 14.5 6.8 - 8.8 6414
: ≥32 16.5 8.8 - 10.8 6416
: 4.2 18.5 10.8 - 12.8 6418
: 3500 N 20.5 12.8 - 14.8 6420
+/-0.05 P : 4500 N

d3

1803 Naula-ankkuri

Alumiini Ruostumaton teräs
Metalliseos (AIMg 5) A2 (1.4301)

Nopea ja tiukka liitos.
Ruostumatonta naulaa lyötäessä runko
kiilautuu tiukasti kohteeseen.

L Tuotekoodi Paketti-
Mitat mm (+1/-0.2) 653- koko

d1 ø ø : 4.9 11 6.5 - 9.0 18034811 250
16 11.5 - 13.0 4816
4.8 d2 ø : 16 (+/-0.4) 20 15.5 - 17.0 4820
k : 2.6 (+/-0.3) 25 20.5 - 22.0 4825
30 25.5 - 27.0 4830
+0.08 : 2000 N 35 30.5 - 32.0 4835
40 35.0 - 37.0 4840
-0.15 : 3500 N 45 40.5 - 42.0 4845
50 45.5 - 47.0 4850

17
