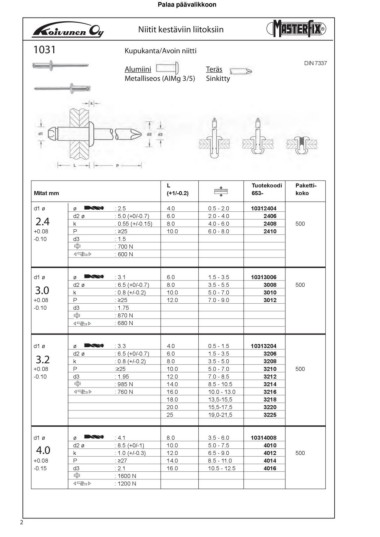

Page 119 - kiinnitystarvikkeet_luettelo

Palaa päävalikkoon

Niitit kestäviin liitoksiin

1031 Kupukanta/Avoin niitti

Alumiini Teräs DIN 7337

Metalliseos (AIMg 3/5) Sinkitty

L Tuotekoodi Paketti-
Mitat mm (+1/-0.2) 653- koko

d1 ø ø : 2.5 4.0 0.5 - 2.0 10312404 500
: 5.0 (+0/-0.7) 6.0 2.0 - 4.0 2406
2.4 d2 ø . 0.55 (+/-0.15) 8.0 4.0 - 6.0 2408
k : ≥25 10.0 6.0 - 8.0 2410
: 1.5
+0.08 P : 700 N
: 600 N
-0.10 d3

d1 ø ø : 3.1 6.0 1.5 - 3.5 10313006
: 6.5 (+0/-0.7) 8.0 3.5 - 5.5 3008
3.0 d2 ø : 0.8 (+/-0.2) 10.0 5.0 - 7.0 3010 500
k : ≥25 12.0 7.0 - 9.0 3012
: 1.75
+0.08 P : 870 N
: 680 N
-0.10 d3

d1 ø ø : 3.3 4.0 0.5 - 1.5 10313204
6.0 1.5 - 3.5 3206
3.2 d2 ø : 6.5 (+0/-0.7) 8.0 3.5 - 5.0 3208
k : 0.8 (+/-0.2) 10.0 5.0 - 7.0 3210
12.0 7.0 - 8.5 3212
+0.08 P :≥25 14.0 8.5 - 10.5 3214 500
16.0 10.0 - 13.0 3216
-0.10 d3 : 1.95 18.0 13,5-15,5 3218
20.0 15,5-17,5 3220
: 985 N 25 19,0-21,5 3225

: 760 N

d1 ø ø : 4.1 8.0 3.5 - 6.0 10314008
: 8.5 (+0/-1) 10.0 5.0 - 7.5 4010
4.0 d2 ø : 1.0 (+/-0.3) 12.0 6.5 - 9.0 4012 500
k : ≥27 14.0 8.5 - 11.0 4014
: 2.1 16.0 10.5 - 12.5 4016
+0.08 P : 1600 N
: 1200 N
-0.15 d3
