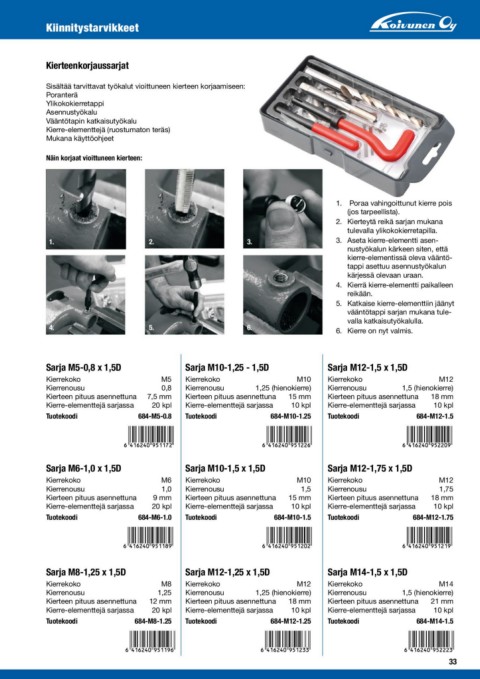

Page 33 - XL-Tools

Kiinnitystarvikkeet

Kierteenkorjaussarjat

Sisältää tarvittavat työkalut vioittuneen kierteen korjaamiseen:
Poranterä
Ylikokokierretappi
Asennustyökalu
Vääntötapin katkaisutyökalu
Kierre-elementtejä (ruostumaton teräs)
Mukana käyttöohjeet

Näin korjaat vioittuneen kierteen:

1. Poraa vahingoittunut kierre pois
(jos tarpeellista).

2. Kierteytä reikä sarjan mukana
tulevalla ylikokokierretapilla.

1. 2. 3. 3. Aseta kierre-elementti asen-
nustyökalun kärkeen siten, että
kierre-elementissä oleva vääntö-
tappi asettuu asennustyökalun
kärjessä olevaan uraan.

4. Kierrä kierre-elementti paikalleen
reikään.

5. Katkaise kierre-elementtiin jäänyt
vääntötappi sarjan mukana tule-
valla katkaisutyökalulla.

4. 5. 6. 6. Kierre on nyt valmis.

Sarja M5-0,8 x 1,5D Sarja M10-1,25 - 1,5D Sarja M12-1,5 x 1,5D

Kierrekoko M5 Kierrekoko M10 Kierrekoko M12

Kierrenousu 0,8 Kierrenousu 1,25 (hienokierre) Kierrenousu 1,5 (hienokierre)

Kierteen pituus asennettuna 7,5 mm Kierteen pituus asennettuna 15 mm Kierteen pituus asennettuna 18 mm

Kierre-elementtejä sarjassa 20 kpl Kierre-elementtejä sarjassa 10 kpl Kierre-elementtejä sarjassa 10 kpl

Tuotekoodi 684-M5-0.8 Tuotekoodi 684-M10-1.25 Tuotekoodi 684-M12-1.5

Sarja M6-1,0 x 1,5D Sarja M10-1,5 x 1,5D Sarja M12-1,75 x 1,5D

Kierrekoko M6 Kierrekoko M10 Kierrekoko M12

Kierrenousu 1,0 Kierrenousu 1,5 Kierrenousu 1,75

Kierteen pituus asennettuna 9 mm Kierteen pituus asennettuna 15 mm Kierteen pituus asennettuna 18 mm

Kierre-elementtejä sarjassa 20 kpl Kierre-elementtejä sarjassa 10 kpl Kierre-elementtejä sarjassa 10 kpl

Tuotekoodi 684-M6-1.0 Tuotekoodi 684-M10-1.5 Tuotekoodi 684-M12-1.75

Sarja M8-1,25 x 1,5D Sarja M12-1,25 x 1,5D Sarja M14-1,5 x 1,5D

Kierrekoko M8 Kierrekoko M12 Kierrekoko M14

Kierrenousu 1,25 Kierrenousu 1,25 (hienokierre) Kierrenousu 1,5 (hienokierre)

Kierteen pituus asennettuna 12 mm Kierteen pituus asennettuna 18 mm Kierteen pituus asennettuna 21 mm

Kierre-elementtejä sarjassa 20 kpl Kierre-elementtejä sarjassa 10 kpl Kierre-elementtejä sarjassa 10 kpl

Tuotekoodi 684-M8-1.25 Tuotekoodi 684-M12-1.25 Tuotekoodi 684-M14-1.5
