XPi-pumput

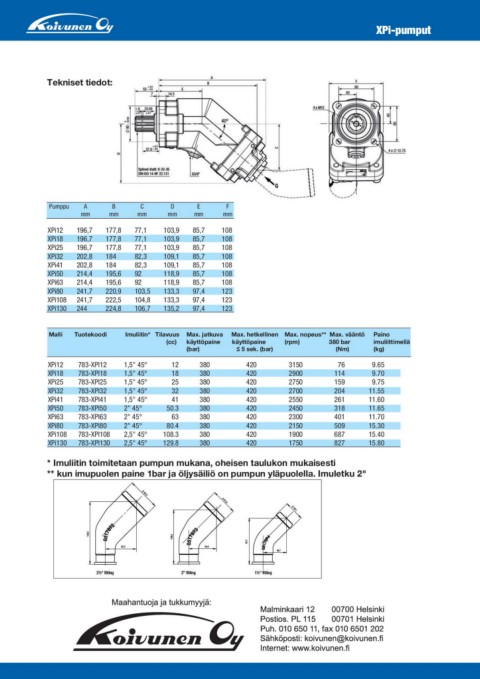

Tekniset tiedot:

Pumppu A B C D E F
mm mm mm mm mm mm

XPi12 196,7 177,8 77,1 103,9 85,7 108
XPi18 196,7 177,8 77,1 103,9 85,7 108
XPi25 196,7 177,8 77,1 103,9 85,7 108
XPi32 202,8 184 82,3 109,1 85,7 108
XPi41 202,8 184 82,3 109,1 85,7 108
XPi50 214,4 195,6 92 118,9 85,7 108
XPi63 214,4 195,6 92 118,9 85,7 108
XPi80 241,7 220,9 103,5 133,3 97,4 123
XPi108 241,7 222,5 104,8 133,3 97,4 123
XPi130 244 224,8 106,7 135,2 97,4 123

Malli Tuotekoodi Imuliitin* Tilavuus Max. jatkuva Max. hetkellinen Max. nopeus** Max. vääntö Paino
(cc) käyttöpaine imuliittimellä
(bar) käyttöpaine (rpm) 380 bar (kg)

≤ 5 sek. (bar) (Nm)

XPi12 783-XPI12 1,5" 45° 12 380 420 3150 76 9.65
XPi18 783-XPI18 1,5" 45° 18 380
XPi25 783-XPI25 1,5" 45° 25 380 420 2900 114 9.70
XPi32 783-XPI32 1,5" 45° 32 380
XPi41 783-XPI41 1,5" 45° 41 380 420 2750 159 9.75
XPi50 783-XPI50 2" 45° 50.3 380
XPi63 783-XPI63 2" 45° 63 380 420 2700 204 11.55
XPi80 783-XPI80 2" 45° 80.4 380
XPi108 783-XPI108 2,5" 45° 108.3 380 420 2550 261 11.60
XPi130 783-XPI130 2,5" 45° 129.8 380
420 2450 318 11.65

420 2300 401 11.70

420 2150 509 15.30

420 1900 687 15.40

420 1750 827 15.80

* Imuliitin toimitetaan pumpun mukana, oheisen taulukon mukaisesti
** kun imupuolen paine 1bar ja öljysäiliö on pumpun yläpuolella. Imuletku 2"
