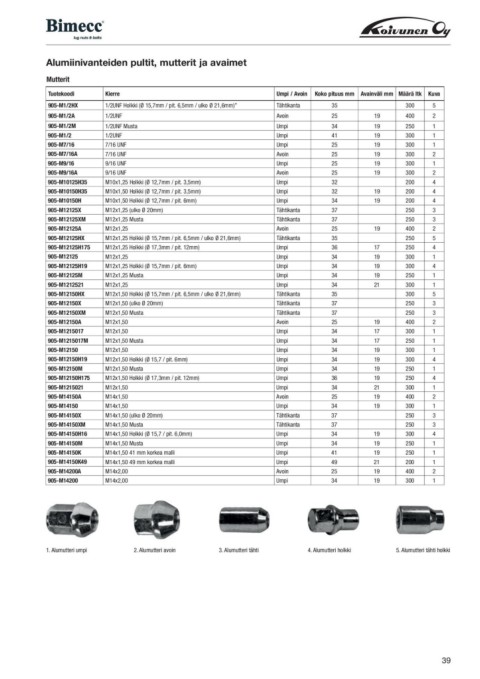

Page 39 - Erikoisvanteiden-soveltuvuusluettelo
P. 39
Alumiinivanteiden pultit, mutterit ja avaimet
Mutterit
Tuotekoodi Kierre Umpi / Avoin Koko pituus mm Avainväli mm Määrä ltk Kuva
905-M1/2HX 1/2UNF Holkki (Ø 15,7mm / pit. 6,5mm / ulko Ø 21,6mm)” Tähtikanta 35 300 5
905-M1/2A 1/2UNF Avoin 25 19 400 2
905-M1/2M 1/2UNF Musta Umpi 34 19 250 1
905-M1/2 1/2UNF Umpi 41 19 300 1
905-M7/16 7/16 UNF Umpi 25 19 300 1
905-M7/16A 7/16 UNF Avoin 25 19 300 2
905-M9/16 9/16 UNF Umpi 25 19 300 1
905-M9/16A 9/16 UNF Avoin 25 19 300 2
905-M10125H35 M10x1,25 Holkki (Ø 12,7mm / pit. 3,5mm) Umpi 32 4
905-M10150H35 M10x1,50 Holkki (Ø 12,7mm / pit. 3,5mm) Umpi 32 200 4
905-M10150H M10x1,50 Holkki (Ø 12,7mm / pit. 6mm) Umpi 34 19 200 4
905-M12125X M12x1,25 (ulko Ø 20mm) Tähtikanta 37 19 200 3
905-M12125XM M12x1,25 Musta Tähtikanta 37 3
905-M12125A M12x1,25 Avoin 25 250 2
905-M12125HX M12x1,25 Holkki (Ø 15,7mm / pit. 6,5mm / ulko Ø 21,6mm) Tähtikanta 35 250 5
905-M12125H175 M12x1,25 Holkki (Ø 17,3mm / pit. 12mm) Umpi 36 19 400 4
905-M12125 M12x1,25 Umpi 34 250 1
905-M12125H19 M12x1,25 Holkki (Ø 15,7mm / pit. 6mm) Umpi 34 17 250 4
905-M12125M M12x1,25 Musta Umpi 34 19 300 1
905-M1212521 M12x1,25 Umpi 34 19 300 1
905-M12150HX M12x1,50 Holkki (Ø 15,7mm / pit. 6,5mm / ulko Ø 21,6mm) Tähtikanta 35 19 250 5
905-M12150X M12x1,50 (ulko Ø 20mm) Tähtikanta 37 21 300 3
905-M12150XM M12x1,50 Musta Tähtikanta 37 300 3
905-M12150A M12x1,50 Avoin 25 250 2
905-M1215017 M12x1,50 Umpi 34 250 1
905-M1215017M M12x1,50 Musta Umpi 34 19 400 1
905-M12150 M12x1,50 Umpi 34 17 300 1
905-M12150H19 M12x1,50 Holkki (Ø 15,7 / pit. 6mm) Umpi 34 17 250 4
905-M12150M M12x1,50 Musta Umpi 34 19 300 1
905-M12150H175 M12x1,50 Holkki (Ø 17,3mm / pit. 12mm) Umpi 36 19 300 4
905-M1215021 M12x1,50 Umpi 34 19 250 1
905-M14150A M14x1,50 Avoin 25 19 250 2
905-M14150 M14x1,50 Umpi 34 21 300 1
905-M14150X M14x1,50 (ulko Ø 20mm) Tähtikanta 37 19 400 3
905-M14150XM M14x1,50 Musta Tähtikanta 37 19 300 3
905-M14150H16 M14x1,50 Holkki (Ø 15,7 / pit. 6,0mm) Umpi 34 250 4
905-M14150M M14x1,50 Musta Umpi 34 250 1
905-M14150K M14x1,50 41 mm korkea malli Umpi 41 19 300 1
905-M14150K49 M14x1,50 49 mm korkea malli Umpi 49 19 250 1
905-M14200A M14x2,00 Avoin 25 19 250 2
905-M14200 M14x2,00 Umpi 34 21 200 1
19 400
19 300
1. Alumutteri umpi 2. Alumutteri avoin 3. Alumutteri tähti 4. Alumutteri holkki 5. Alumutteri tähti holkki
39
