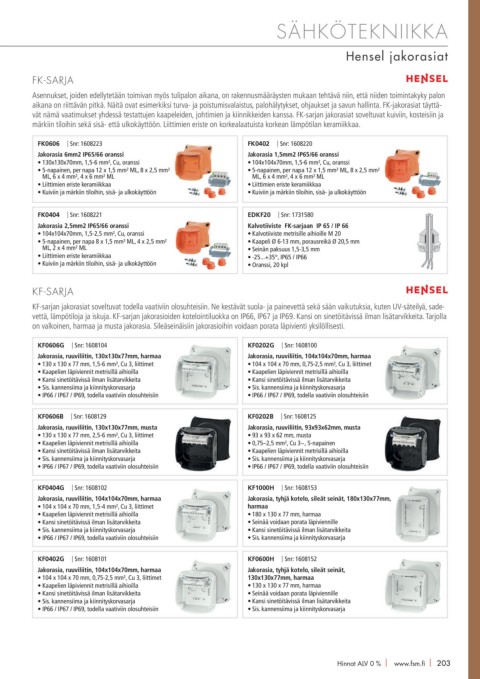

Page 205 - Turvallisuusluettelo

SÄHKÖTEKNIIKKA

Hensel jakorasiat

FK-SARJA
Asennukset, joiden edellytetään toimivan myös tulipalon aikana, on rakennusmääräysten mukaan tehtävä niin, että niiden toimintakyky palon
aikana on riittävän pitkä. Näitä ovat esimerkiksi turva- ja poistumisvalaistus, palohälytykset, ohjaukset ja savun hallinta. FK-jakorasiat täyttä-
vät nämä vaatimukset yhdessä testattujen kaapeleiden, johtimien ja kiinnikkeiden kanssa. FK-sarjan jakorasiat soveltuvat kuiviin, kosteisiin ja
märkiin tiloihin sekä sisä- että ulkokäyttöön. Liittimien eriste on korkealaatuista korkean lämpötilan keramiikkaa.

FK0606 | Snr: 1608223 FK0402 | Snr: 1608220
Jakorasia 6mm2 IP65/66 oranssi Jakorasia 1,5mm2 IP65/66 oranssi
• 130x130x70mm, 1,5-6 mm², Cu, oranssi • 104x104x70mm, 1,5-6 mm², Cu, oranssi
• 5-napainen, per napa 12 x 1,5 mm² ML, 8 x 2,5 mm² • 5-napainen, per napa 12 x 1,5 mm² ML, 8 x 2,5 mm²
ML, 6 x 4 mm², 4 x 6 mm² ML ML, 6 x 4 mm², 4 x 6 mm² ML
• Liittimien eriste keramiikkaa • Liittimien eriste keramiikkaa
• Kuiviin ja märkiin tiloihin, sisä- ja ulkokäyttöön • Kuiviin ja märkiin tiloihin, sisä- ja ulkokäyttöön

FK0404 | Snr: 1608221 EDKF20 | Snr: 1731580
Jakorasia 2,5mm2 IP65/66 oranssi Kalvotiiviste FK-sarjaan IP 65 / IP 66
• 104x104x70mm, 1,5-2,5 mm², Cu, oranssi • Kalvotiiviste metrisille aihioille M 20
• 5-napainen, per napa 8 x 1,5 mm² ML, 4 x 2,5 mm² • Kaapeli Ø 6-13 mm, porausreikä Ø 20,5 mm
ML, 2 x 4 mm² ML • Seinän paksuus 1,5-3,5 mm
• Liittimien eriste keramiikkaa • -25...+35°, IP65 / IP66
• Kuiviin ja märkiin tiloihin, sisä- ja ulkokäyttöön • Oranssi, 20 kpl

KF-SARJA

KF-sarjan jakorasiat soveltuvat todella vaativiin olosuhteisiin. Ne kestävät suola- ja painevettä sekä sään vaikutuksia, kuten UV-säteilyä, sade-
vettä, lämpötiloja ja iskuja. KF-sarjan jakorasioiden kotelointiluokka on IP66, IP67 ja IP69. Kansi on sinetöitävissä ilman lisätarvikkeita. Tarjolla
on valkoinen, harmaa ja musta jakorasia. Sileäseinäisiin jakorasioihin voidaan porata läpivienti yksilöllisesti.

KF0606G | Snr: 1608104 KF0202G | Snr: 1608100
Jakorasia, ruuviliitin, 130x130x77mm, harmaa Jakorasia, ruuviliitin, 104x104x70mm, harmaa
• 130 x 130 x 77 mm, 1,5-6 mm², Cu 3, liittimet • 104 x 104 x 70 mm, 0,75-2,5 mm², Cu 3, liittimet
• Kaapelien läpiviennit metrisillä aihioilla • Kaapelien läpiviennit metrisillä aihioilla
• Kansi sinetöitävissä ilman lisätarvikkeita • Kansi sinetöitävissä ilman lisätarvikkeita
• Sis. kannensiima ja kiinnityskorvasarja • Sis. kannensiima ja kiinnityskorvasarja
• IP66 / IP67 / IP69, todella vaativiin olosuhteisiin • IP66 / IP67 / IP69, todella vaativiin olosuhteisiin

KF0606B | Snr: 1608129 KF0202B | Snr: 1608125
Jakorasia, ruuviliitin, 130x130x77mm, musta Jakorasia, ruuviliitin, 93x93x62mm, musta
• 130 x 130 x 77 mm, 2,5-6 mm², Cu 3, liittimet • 93 x 93 x 62 mm, musta
• Kaapelien läpiviennit metrisillä aihioilla • 0,75–2,5 mm², Cu 3~, 5-napainen
• Kansi sinetöitävissä ilman lisätarvikkeita • Kaapelien läpiviennit metrisillä aihioilla
• Sis. kannensiima ja kiinnityskorvasarja • Sis. kannensiima ja kiinnityskorvasarja
• IP66 / IP67 / IP69, todella vaativiin olosuhteisiin • IP66 / IP67 / IP69, todella vaativiin olosuhteisiin

KF0404G | Snr: 1608102 KF1000H | Snr: 1608153
Jakorasia, ruuviliitin, 104x104x70mm, harmaa Jakorasia, tyhjä kotelo, sileät seinät, 180x130x77mm,
• 104 x 104 x 70 mm, 1,5-4 mm², Cu 3, liittimet harmaa
• Kaapelien läpiviennit metrisillä aihioilla • 180 x 130 x 77 mm, harmaa
• Kansi sinetöitävissä ilman lisätarvikkeita • Seinää voidaan porata läpiviennille
• Sis. kannensiima ja kiinnityskorvasarja • Kansi sinetöitävissä ilman lisätarvikkeita
• IP66 / IP67 / IP69, todella vaativiin olosuhteisiin • Sis. kannensiima ja kiinnityskorvasarja

KF0402G | Snr: 1608101 KF0600H | Snr: 1608152
Jakorasia, ruuviliitin, 104x104x70mm, harmaa Jakorasia, tyhjä kotelo, sileät seinät,
• 104 x 104 x 70 mm, 0,75-2,5 mm², Cu 3, liittimet 130x130x77mm, harmaa
• Kaapelien läpiviennit metrisillä aihioilla • 130 x 130 x 77 mm, harmaa
• Kansi sinetöitävissä ilman lisätarvikkeita • Seinää voidaan porata läpiviennille
• Sis. kannensiima ja kiinnityskorvasarja • Kansi sinetöitävissä ilman lisätarvikkeita
• IP66 / IP67 / IP69, todella vaativiin olosuhteisiin • Sis. kannensiima ja kiinnityskorvasarja

Hinnat ALV 0 % I www.fsm.fi I 203
