42

—
Lajimerkkiavain ja tekniset tiedot

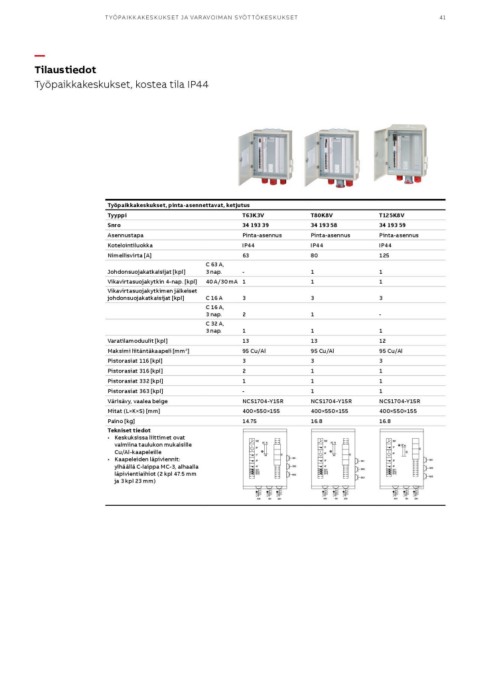

Lajimerkkiavain, Lajimerkkiavain, mittauksella varustetut vara-
työpaikkakeskukset, IP44 voiman syöttökeskukset, IP34

T 40 P 7 V YM 5 T 09 U R – GL O 8
123 4
5 123456 789

1 Keskustyyppi, kuumasinkitty/maalattu teräslevy 1 Keskustyyppi, kuumasinkitty/maalattu teräslevy
T Työpaikkakeskus YM Mittauskeskus, 2 tariffi, kello samalla ristikolla
2 Nimellisvirta-tunnus 2 Nimellisvirta-tunnus
40 Nimellisvirta = 40 A 5 Nimellisvirta = 50 A
63 Nimellisvirta = 63 A 3 Päävaroketunnus
80 Nimellisvirta = 80 A T Päävaroke, tulppasulakkeet
125 Nimellisvirta = 125 A 4 Lähtevien ryhmien määrä
3 Kytkentä 5 Asennuspaikka
P Päättyvä U Ulos, IP34
K Ketjutusmahdollisuus 6 Kytkentä- tai mallitunnukset
4 Mallitunnus R Keskuksessa pistorasiat
5 Mallitunnus 7 Kytkentä- tai mallitunnukset
V Vikavirtasuojaus
Varavoimansyöttö / 32 A kojevastake mukana
Tekniset tiedot, työpaikkakeskukset irrallisena, pääkytkin ei katkaise jännitettä kWh-
• Nimellisjännite 400 V GL mittarilta (kaukoluentaan soveltuva)
• Terminen nimelliskestovirta ICW <10kA 8 Kytkentä- tai mallitunnukset
• Suojausluokka 1 O Ylijännitesuojat keskuksessa
9 Kytkentä- tai mallitunnukset
HUOM! 8 Keskusosan korkeus 800 mm
Vakiokeskusten lisäksi valikoimiimme kuuluvat myös
räätälöidyt ratkaisut. Tekniset tiedot, varavoiman syöttökeskukset
• Nimellisjännite 400 V
• Terminen nimelliskestovirta ICW <10 kA
• Suojausluokka 1
• Mittauskeskukset täyttävät standardit: EN61439-

1:2011, EN61439-3:2012
• Mittauskeskukset kaukoluentamalleja, pääkytkin

ei katkaise jännitettä kWh-mittarilta
• Mittauskeskuksissa olevat ylijännitesuojat

ovat tyypin 2 suojia
