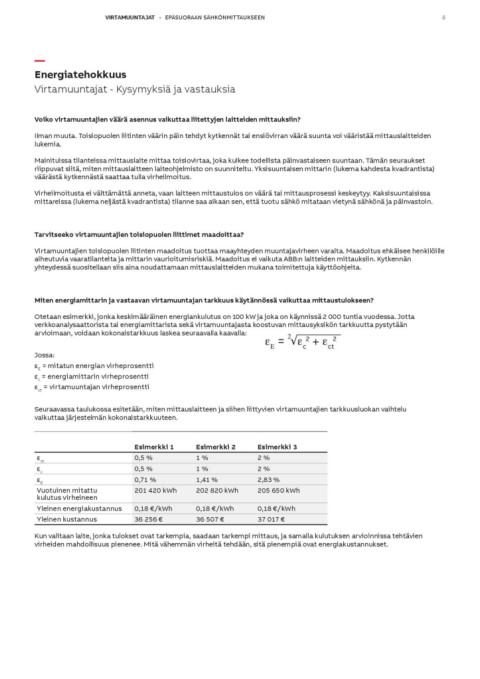

VIRTAMUUNTAJAT - EPÄSUORAAN SÄHKÖNMITTAUKSEEN 8

—
Energiatehokkuus
Virtamuuntajat - Kysymyksiä ja vastauksia

Voiko virtamuuntajien väärä asennus vaikuttaa liitettyjen laitteiden mittauksiin?
Ilman muuta. Toisiopuolen liitinten väärin päin tehdyt kytkennät tai ensiövirran väärä suunta voi vääristää mittauslaitteiden
lukemia.
Mainituissa tilanteissa mittauslaite mittaa toisiovirtaa, joka kulkee todellista päinvastaiseen suuntaan. Tämän seuraukset
riippuvat siitä, miten mittauslaitteen laiteohjelmisto on suunniteltu. Yksisuuntaisen mittarin (lukema kahdesta kvadrantista)
väärästä kytkennästä saattaa tulla virheilmoitus.
Virheilmoitusta ei välttämättä anneta, vaan laitteen mittaustulos on väärä tai mittausprosessi keskeytyy. Kaksisuuntaisissa
mittareissa (lukema neljästä kvadrantista) tilanne saa aikaan sen, että tuotu sähkö mitataan vietynä sähkönä ja päinvastoin.

Tarvitseeko virtamuuntajien toisiopuolen liittimet maadoittaa?
Virtamuuntajien toisiopuolen liitinten maadoitus tuottaa maayhteyden muuntajavirheen varalta. Maadoitus ehkäisee henkilöille
aiheutuvia vaaratilanteita ja mittarin vaurioitumisriskiä. Maadoitus ei vaikuta ABB:n laitteiden mittauksiin. Kytkennän
yhteydessä suositellaan siis aina noudattamaan mittauslaitteiden mukana toimitettuja käyttöohjeita.

Miten energiamittarin ja vastaavan virtamuuntajan tarkkuus käytännössä vaikuttaa mittaustulokseen?

Otetaan esimerkki, jonka keskimääräinen energiankulutus on 100 kW ja joka on käynnissä 2 000 tuntia vuodessa. Jotta
verkkoanalysaattorista tai energiamittarista sekä virtamuuntajasta koostuvan mittausyksikön tarkkuutta pystytään
arvioimaan, voidaan kokonaistarkkuus laskea seuraavalla kaavalla:

Jossa:
εE = mitatun energian virheprosentti
εc = energiamittarin virheprosentti
εct = virtamuuntajan virheprosentti

Seuraavassa taulukossa esitetään, miten mittauslaitteen ja siihen liittyvien virtamuuntajien tarkkuusluokan vaihtelu
vaikuttaa järjestelmän kokonaistarkkuuteen.

εct Esimerkki 1 Esimerkki 2 Esimerkki 3
εc 0,5 % 1% 2%
εE 0,5 % 1% 2%
Vuotuinen mitattu 0,71 % 1,41 % 2,83 %
kulutus virheineen 201 420 kWh 202 820 kWh 205 650 kWh

Yleinen energiakustannus 0,18 €/kWh 0,18 €/kWh 0,18 €/kWh
36 256 € 36 507 € 37 017 €
Yleinen kustannus

Kun valitaan laite, jonka tulokset ovat tarkempia, saadaan tarkempi mittaus, ja samalla kulutuksen arvioinnissa tehtävien
virheiden mahdollisuus pienenee. Mitä vähemmän virheitä tehdään, sitä pienempiä ovat energiakustannukset.
