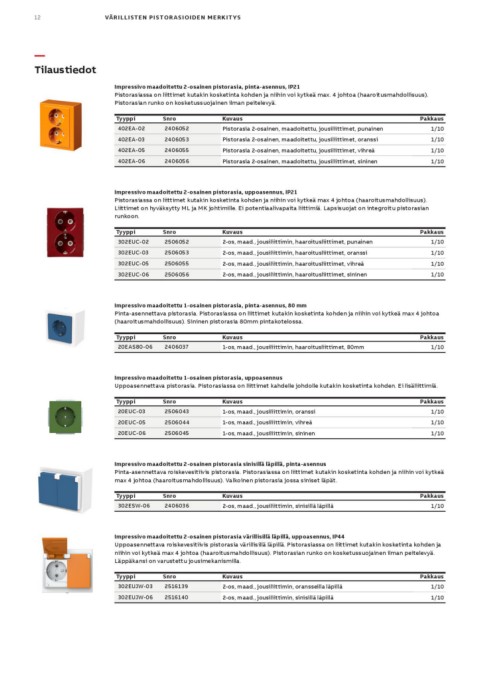

Page 12 - ABB_Varilliset_asennuskalusteet

12 VÄRILLISTEN PISTORASIOIDEN MERKITYS

—
Tilaustiedot

Impressivo maadoitettu 2-osainen pistorasia, pinta-asennus, IP21
Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max. 4 johtoa (haaroitusmahdollisuus).
Pistorasian runko on kosketussuojainen ilman peitelevyä.

Tyyppi Snro Kuvaus Pakkaus
402EA-02 2406052 Pistorasia 2-osainen, maadoitettu, jousiliittimet, punainen 1/10
402EA-03 2406053 Pistorasia 2-osainen, maadoitettu, jousiliittimet, oranssi 1/10
402EA-05 2406055 Pistorasia 2-osainen, maadoitettu, jousiliittimet, vihreä 1/10
402EA-06 2406056 Pistorasia 2-osainen, maadoitettu, jousiliittimet, sininen 1/10

Impressivo maadoitettu 2-osainen pistorasia, uppoasennus, IP21
Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max 4 johtoa (haaroitusmahdollisuus).
Liittimet on hyväksytty ML ja MK johtimille. Ei potentiaalivapaita liittimiä. Lapsisuojat on integroitu pistorasian
runkoon.

Tyyppi Snro Kuvaus Pakkaus
302EUC-02 2506052 2-os, maad., jousiliittimin, haaroitusliittimet, punainen 1/10
302EUC-03 2506053 2-os, maad., jousiliittimin, haaroitusliittimet, oranssi 1/10
302EUC-05 2506055 2-os, maad., jousiliittimin, haaroitusliittimet, vihreä 1/10
302EUC-06 2506056 2-os, maad., jousiliittimin, haaroitusliittimet, sininen 1/10

Impressivo maadoitettu 1-osainen pistorasia, pinta-asennus, 80 mm
Pinta-asennettava pistorasia. Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä max 4 johtoa
(haaroitusmahdollisuus). Sininen pistorasia 80mm pintakotelossa.

Tyyppi Snro Kuvaus Pakkaus
20EAS80-06 2406037 1-os, maad., jousiliittimin, haaroitusliittimet, 80mm 1/10

Impressivo maadoitettu 1-osainen pistorasia, uppoasennus
Uppoasennettava pistorasia. Pistorasiassa on liittimet kahdelle johdolle kutakin kosketinta kohden. Ei lisäliittimiä.

Tyyppi Snro Kuvaus Pakkaus
20EUC-03 2506043 1-os, maad., jousiliittimin, oranssi 1/10
20EUC-05 2506044 1-os, maad., jousiliittimin, vihreä 1/10
20EUC-06 2506045 1-os, maad., jousiliittimin, sininen 1/10

Impressivo maadoitettu 2-osainen pistorasia sinisillä läpillä, pinta-asennus
Pinta-asennettava roiskevesitiivis pistorasia. Pistorasiassa on liittimet kutakin kosketinta kohden ja niihin voi kytkeä
max 4 johtoa (haaroitusmahdollisuus). Valkoinen pistorasia jossa siniset läpät.

Tyyppi Snro Kuvaus Pakkaus
302ESW-06 2406036 2-os, maad., jousiliittimin, sinisillä läpillä 1/10

Impressivo maadoitettu 2-osainen pistorasia värillisillä läpillä, uppoasennus, IP44
Uppoasennettava roiskevesitiivis pistorasia värillisillä läpillä. Pistorasiassa on liittimet kutakin kosketinta kohden ja
niihin voi kytkeä max 4 johtoa (haaroitusmahdollisuus). Pistorasian runko on kosketussuojainen ilman peitelevyä.
Läppäkansi on varustettu jousimekanismilla.

Tyyppi Snro Kuvaus Pakkaus
302EUJW-03 2516139 2-os, maad., jousiliittimin, oransseilla läpillä 1/10
302EUJW-06 2516140 2-os, maad., jousiliittimin, sinisillä läpillä 1/10
