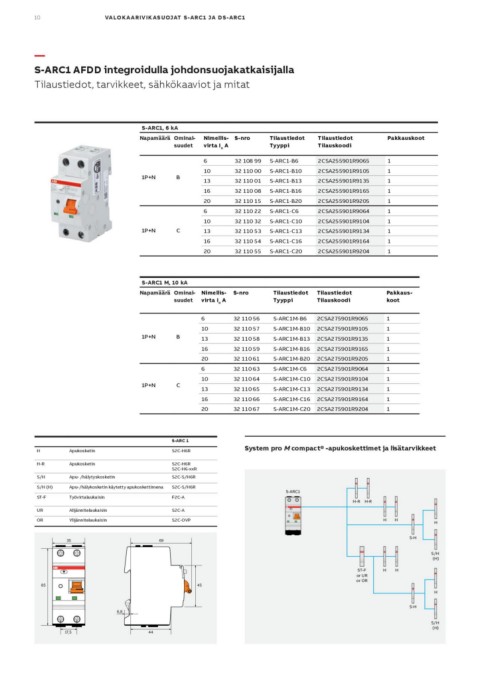

Page 10 - ABB_Valokaarivikasuojat

10 VALO K A ARIV IK ASU OJAT S -ARC1 J A DS-A R C 1

—
S-ARC1 AFDD integroidulla johdonsuojakatkaisijalla
Tilaustiedot, tarvikkeet, sähkökaaviot ja mitat

S-ARC1, 6 kA Nimellis- S-nro Tilaustiedot Tilaustiedot Pakkauskoot
virta In A Tyyppi Tilauskoodi
Napamäärä Ominai- 1
suudet 2CSA255901R9065 1
2CSA255901R9105 1
6 32 108 99 S-ARC1-B6 2CSA255901R9135 1
2CSA255901R9165 1
1P+N B 10 32 110 00 S-ARC1-B10 2CSA255901R9205 1
2CSA255901R9064 1
13 32 110 01 S-ARC1-B13 2CSA255901R9104 1
2CSA255901R9134 1
16 32 110 08 S-ARC1-B16 2CSA255901R9164 1
2CSA255901R9204
20 32 110 15 S-ARC1-B20

6 32 110 22 S-ARC1-C6

10 32 110 32 S-ARC1-C10

1P+N C 13 32 110 53 S-ARC1-C13

16 32 110 54 S-ARC1-C16

20 32 110 55 S-ARC1-C20

S-ARC1 M, 10 kA Nimellis- S-nro Tilaustiedot Tilaustiedot Pakkaus-
virta In A koot
Napamäärä Ominai- Tyyppi Tilauskoodi
suudet 1
1
6 32 110 56 S-ARC1M-B6 2CSA275901R9065 1
10 32 110 57 S-ARC1M-B10 2CSA275901R9105 1
1P+N B 13 32 110 58 S-ARC1M-B13 2CSA275901R9135 1
16 32 110 59 S-ARC1M-B16 2CSA275901R9165 1
20 32 110 61 S-ARC1M-B20 2CSA275901R9205 1
6 32 110 63 S-ARC1M-C6 2CSA275901R9064 1
10 32 110 64 S-ARC1M-C10 2CSA275901R9104 1
1P+N C 13 32 110 65 S-ARC1M-C13 2CSA275901R9134 1
16 32 110 66 S-ARC1M-C16 2CSA275901R9164
20 32 110 67 S-ARC1M-C20 2CSA275901R9204

H Apukosketin S-ARC 1 System pro M compact® -apukoskettimet ja lisätarvikkeet
S2C-H6R
H-R
Apukosketin S2C-H6R S-ARC1
S/H S2C-H6-xxR
S/H (H) Apu- /hälytyskosketin S2C-S/H6R H-R H-R
ST-F Apu-/hälykosketin käytetty apukoskettimena S2C-S/H6R
Työvirtalaukaisin F2C-A
UR
OR Alijännitelaukaisin S2C-A HH H
Ylijännitelaukaisin S2C-OVP S-H S/H
(H)
3535 6969 HH

8585 4545 ST-F
17,157,5 or UR
or OR

6,86,8 H
S-H
4444
S/H
(H)
