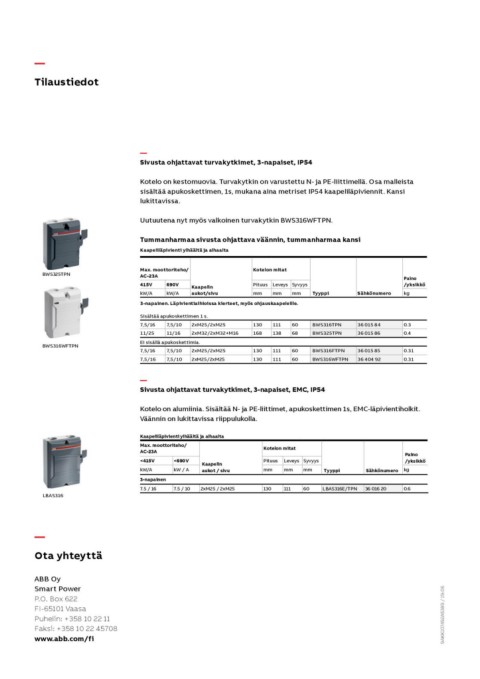

Page 4 - ABB_Sivusta-ohjattavat-turvakytkimet
P. 4
—
Tilaustiedot
—
Sivusta ohjattavat turvakytkimet, 3-napaiset, IP54
Kotelo on kestomuovia. Turvakytkin on varustettu N- ja PE-liittimellä. Osa malleista
sisältää apukoskettimen, 1s, mukana aina metriset IP54 kaapeliläpiviennit. Kansi
lukittavissa.
Uutuutena nyt myös valkoinen turvakytkin BWS316WFTPN.
Tummanharmaa sivusta ohjattava väännin, tummanharmaa kansi
Kaapeliläpivienti ylhäältä ja alhaalta
BWS325TPN Max. moottoriteho/ Kotelon mitat Paino
BWS316WFTPN AC-23A /yksikkö
Pituus Leveys Syvyys kg
LBAS316 415V 690V Kaapelin mm mm mm Tyyppi Sähkönumero
kW/A kW/A aukot/sivu 0.3
36 015 84 0.4
3-napainen. Läpivientiaihioissa kierteet, myös ohjauskaapeleille. 36 015 86
36 015 85 0.31
Sisältää apukoskettimen 1 s. 36 404 92 0.31
7,5/16 7,5/10 2xM25/2xM25 130 111 60 BWS316TPN
BWS325TPN
11/25 11/16 2xM32/2xM32+M16 168 138 68
Ei sisällä apukoskettimia. 130 111 60 BWS316FTPN
7,5/16 7,5/10 2xM25/2xM25 130 111 60 BWS316WFTPN
7,5/16 7,5/10 2xM25/2xM25
—
Sivusta ohjattavat turvakytkimet, 3-napaiset, EMC, IP54
Kotelo on alumiinia. Sisältää N- ja PE-liittimet, apukoskettimen 1s, EMC-läpivientiholkit.
Väännin on lukittavissa riippulukolla.
Kaapeliläpivienti ylhäältä ja alhaalta
Max. moottoriteho/ Kotelon mitat Paino
AC-23A /yksikkö
Pituus Leveys Syvyys
<415V <690V Kaapelin mm mm mm Tyyppi Sähkönumero kg
kW/A kW / A aukot / sivu
3-napainen
7.5 / 16 7.5 / 10 2xM25 / 2xM25 130 111 60 LBAS316E/TPN 36 016 20 0.6
— 9AKK107492A5389 / 19-06
Ota yhteyttä
ABB Oy
Smart Power
P.O. Box 622
FI-65101 Vaasa
Puhelin: +358 10 22 11
Faksi: +358 10 22 45708
www.abb.com/fi
