10 UUDET SÄ ÄDETTÄVÄT KOJE- JA REMONTTIR ASIAT

—

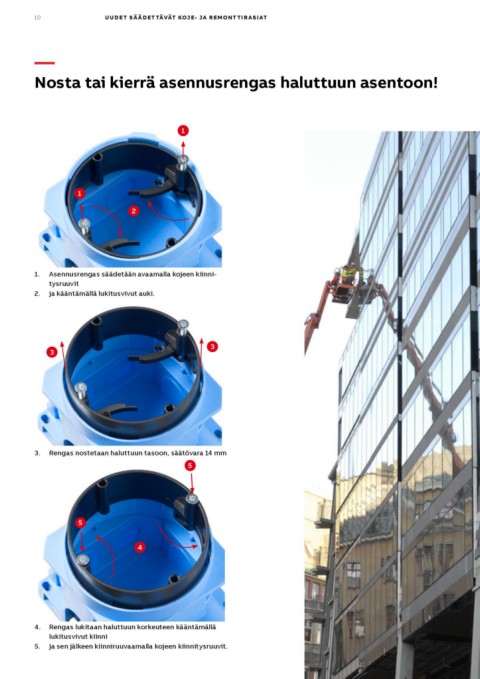

Nosta tai kierrä asennusrengas haluttuun asentoon!

                                                             1

                  1
                                        2

1.	 Asennusrengas säädetään avaamalla kojeen kiinni-
      tysruuvit

2.	 ja kääntämällä lukitusvivut auki.

      33

3.	 Rengas nostetaan haluttuun tasoon, säätövara 14 mm
                                                                5

                  5
                                           4

4.	 Rengas lukitaan haluttuun korkeuteen kääntämällä
      lukitusvivut kiinni

5.	 ja sen jälkeen kiinniruuvaamalla kojeen kiinnitysruuvit.
