4 MERKINANTOTUOTTEET ESIMERKKIJÄRJESTELMIÄ

Tarkoitus ja toiminta
Kosteusvahdin avulla voi valvoa esimerkiksi astianpesukoneen, lämminvesivaraajan yms. koneiden ja kalusteiden
mahdollista vesivuotoa. Oikein asennettuna kosteusvahti antaa ilmoituksen vesivuodosta jo silloin kun vahinkoa ei
normaalisti vielä havaita.
Kun sopivasti asennettujen anturijohtimien väliin ilmaantuu vettä tai kosteutta alkaa johtimien välillä kulkea vähäinen
vuotovirta, jonka kosteusvahti ilmaisee ja suorittaa hälytyksen. Hälytystilanteessa kosteusvahdin merkkivalo alkaa vilkkua ja
lisäefektinä käytetty merkkivalo / summeri / hälytin alkaa toimia. Hälytys saadaan vaiennettua kojeen vaiennuspainikkeesta,
jolloin lisäefekti sammuu mutta kosteusvahdin merkkivalo jää palamaan kiinteästi, niin kauan kunnes kosteus on poistunut
anturijohtimien väliltä.
Kosteusvahdilla on toiminnan valitsimet "M" ja "R", joiden avulla voidaan muuttaa kosteusvahdin toimintaa.
Kosteusvahti valvoo anturin läpi kulkevaa "vuotovirtaa". Anturien määrän lisääminen kasvattaa vuotovirtaa, jolloin hälytykset
tulevat sitä herkemmin mitä enemmän antureita on kytketty.

Anturi

Käytä tarvittaessa
apurasiaa

Kosteusvahti KAAPELOINTI: A = ESIM. MMJ 3 x 1,5S
FEH2100 Sn:7060713 B = ESIM. MHS 1 x 4 x 0,5
KLM 4 x 0,8
Hälytin KLMA 4 x 0,8 + 0,8
FIM1200 Sn:7060752
C =Kierretty parikaapeli
Muuntaja 230V / 15V / 2VA
FLM1000 Sn:7060765 ESIM. CAT5

Välirele
FIR1000 Sn:7060780

Magneettiventtiili

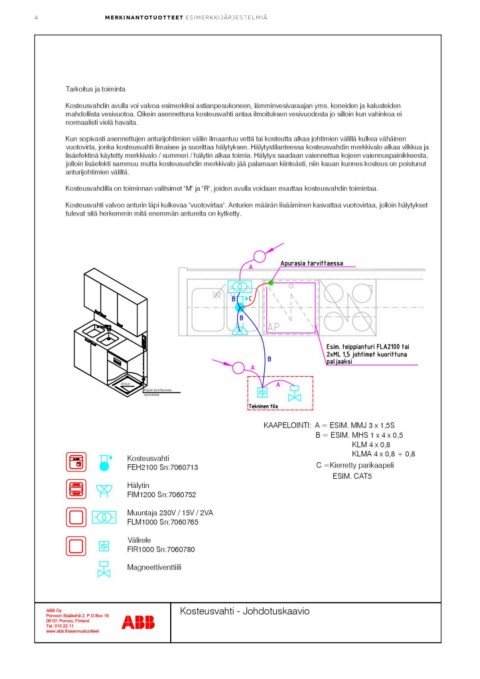

Kosteusvahti - Johdotuskaavio
