10 MERKINANTOTUOTTEET ESIMERKKIJÄR JESTELMIÄ

Tarkoitus ja toiminta

Tämän järjestelmän tarkoituksena on palvella liikuntarajoitteisia ja muita avun tarpeessa olevia wc-tiloissa.

Painettaessa hälytyspainiketta tai vetonarua vedettäessä tilan ulkopuolella olevan hälyttimen merkkivalo
vilkkuu ja summeri soi katkonaisesti. Painikkeissa on rauhoitusmerkkivalo, joka on merkkinä käyttäjälle, että
avunpyyntö on toiminut. Hälytys on voimassa kunnes se kuitataan WC:n ovenpielessä olevasta
kuittauspainikkeesta.

Tarvittavat tuotteet perus inva-WC hätäkutsujärjestelmän toteuttamiseen ovat tarjolla myös yhdellä
sähkönumerolla

-JUSSI Inva WC paketti FJW1004 Sn:7060719

-IMPRESSIVO Inva WC paketti FJW1004-84 Sn:7004000

KAAPELOINTI: A = ESIM. 2x1,5 B = ESIM. MHS 1 x 4 x 0,5
KLM 4 x 0,8
Painike KLMA 4 x 0,8 + 0,8
FAP2001 Sn:7060721
- Vähintään yksi kutsupainike lattian rajaan
Vetopainike
FAP3002 Sn:7060726 - Naru jätetään niin pitkäksi, että se "lepää"
lattialla
Kuittauspainike
FAP2001 Sn:7060721 - Muuntaja asennetaan aina omaan rasiaan
- Kaksoissuojaeristys ensiön ja toision välillä
Hälytin, 1-silmukkainen
FEH2001 Sn:7060717 varmistetaan suojaletkulla
JUSSI paketin tuotteet
Muuntaja 230V / 15V / 2VA
FLM1000 Sn:7060765

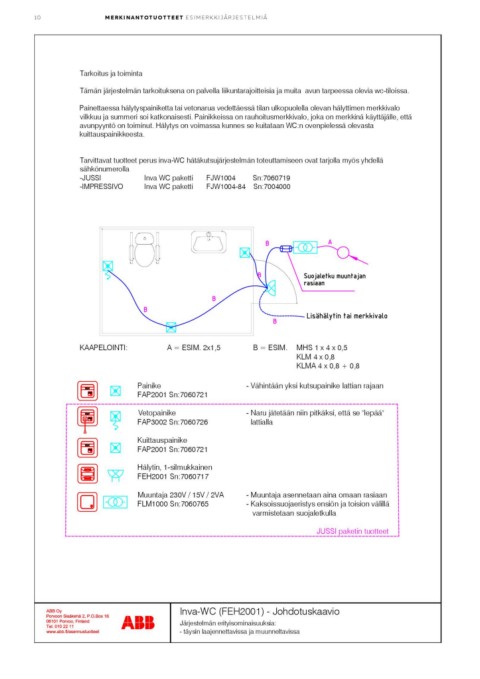

Inva-WC (FEH2001) - Johdotuskaavio

Järjestelmän erityisominaisuuksia:
- täysin laajennettavissa ja muunneltavissa
