verkkokauppa.sejo.fi Framo 80 -järjestelmä 99

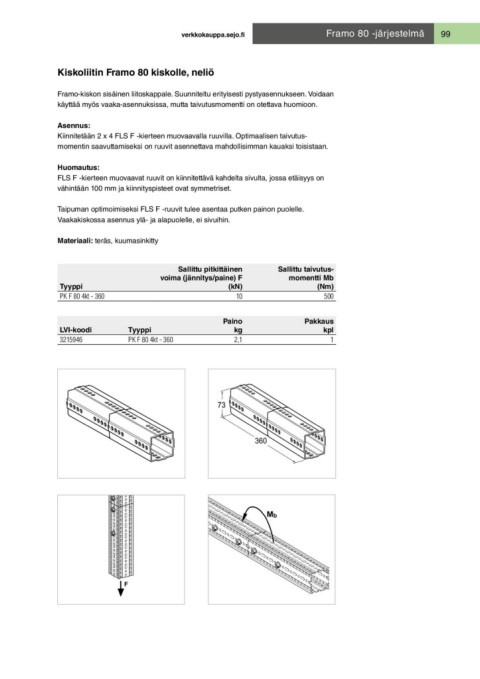

Kiskoliitin Framo 80 kiskolle, neliö

Framo-kiskon sisäinen liitoskappale. Suunniteltu erityisesti pystyasennukseen. Voidaan
käyttää myös vaaka-asennuksissa, mutta taivutusmomentti on otettava huomioon.

Asennus:
Kiinnitetään 2 x 4 FLS F -kierteen muovaavalla ruuvilla. Optimaalisen taivutus-
momentin saavuttamiseksi on ruuvit asennettava mahdollisimman kauaksi toisistaan.

Huomautus:
FLS F -kierteen muovaavat ruuvit on kiinnitettävä kahdelta sivulta, jossa etäisyys on
vähintään 100 mm ja kiinnityspisteet ovat symmetriset.

Taipuman optimoimiseksi FLS F -ruuvit tulee asentaa putken painon puolelle.
Vaakakiskossa asennus ylä- ja alapuolelle, ei sivuihin.

Materiaali: teräs, kuumasinkitty

Tyyppi Sallittu pitkittäinen Sallittu taivutus-
PK F 80 4kt - 360 voima (jännitys/paine) F momentti Mb
(Nm)
LVI-koodi (kN) 500
3215946
10 Pakkaus
kpl
Tyyppi Paino 1
PK F 80 4kt - 360 kg

2,1
