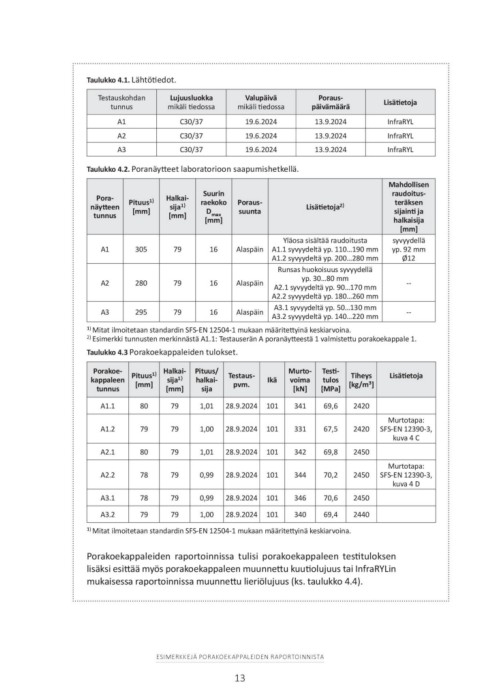

Page 13 - by72_Betonin_laadunvarmistus-Osa4

Taulukko 4.1. Lähtötiedot.

Testauskohdan Lujuusluokka Valupäivä Poraus- Lisätietoja
tunnus mikäli tiedossa mikäli tiedossa päivämäärä
InfraRYL
A1 C30/37 19.6.2024 13.9.2024 InfraRYL
InfraRYL
A2 C30/37 19.6.2024 13.9.2024

A3 C30/37 19.6.2024 13.9.2024

Taulukko 4.2. Poranäytteet laboratorioon saapumishetkellä.

Pora­ Pituus1) Halkai­ Suurin Poraus- Lisätietoja2) Mahdollisen
näytteen [mm] sija1) raekoko suunta raudoitus­
tunnus [mm] teräksen
Dmax sijainti ja
[mm] halkaisija

[mm]

Yläosa sisältää raudoitusta syvyydellä

A1 305 79 16 Alaspäin A1.1 syvyydeltä yp. 110…190 mm yp. 92 mm

A1.2 syvyydeltä yp. 200…280 mm Ø12

Runsas huokoisuus syvyydellä

A2 280 79 16 Alaspäin yp. 30…80 mm --
A2.1 syvyydeltä yp. 90…170 mm

A2.2 syvyydeltä yp. 180…260 mm

A3 295 79 16 Alaspäin A3.1 syvyydeltä yp. 50…130 mm --
A3.2 syvyydeltä yp. 140…220 mm

1) Mitat ilmoitetaan standardin SFS-EN 12504-1 mukaan määritettyinä keskiarvoina.
2) Esimerkki tunnusten merkinnästä A1.1: Testauserän A poranäytteestä 1 valmistettu porakoekappale 1.

Taulukko 4.3 Porakoekappaleiden tulokset.

Porakoe- Pituus1) Halkai- Pituus/ Testaus- Ikä Murto- Testi- Tiheys Lisätietoja
kappaleen [mm] sija1) halkai- pvm. voima tulos [kg/m3]
[mm] [kN] [MPa]
tunnus sija

A1.1 80 79 1,01 28.9.2024 101 341 69,6 2420

Murtotapa:
A1.2 79 79 1,00 28.9.2024 101 331 67,5 2420 SFS-EN 12390-3,

kuva 4 C

A2.1 80 79 1,01 28.9.2024 101 342 69,8 2450

Murtotapa:
A2.2 78 79 0,99 28.9.2024 101 344 70,2 2450 SFS-EN 12390-3,

kuva 4 D

A3.1 78 79 0,99 28.9.2024 101 346 70,6 2450

A3.2 79 79 1,00 28.9.2024 101 340 69,4 2440

1) Mitat ilmoitetaan standardin SFS-EN 12504-1 mukaan määritettyinä keskiarvoina.

Porakoekappaleiden raportoinnissa tulisi porakoekappaleen testituloksen
lisäksi esittää myös porakoekappaleen muunnettu kuutiolujuus tai InfraRYLin
mukaisessa raportoinnissa muunnettu lieriölujuus (ks. taulukko 4.4).

Esimerkkejä porakoekappaleiden raportoinnista
