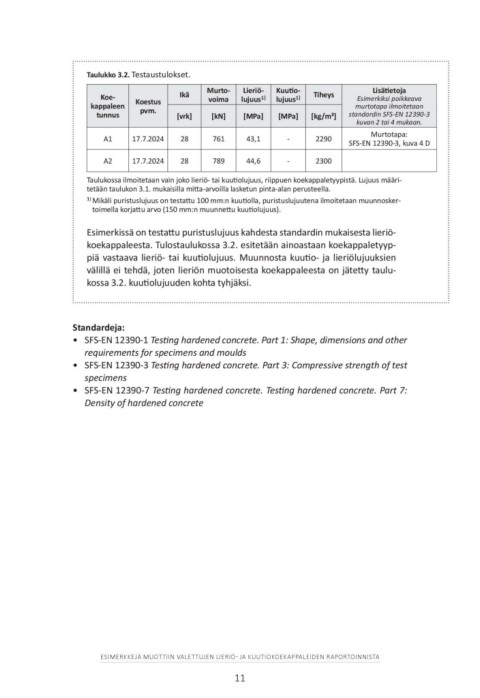

Taulukko 3.2. Testaustulokset.

Koe­ Koestus Ikä Murto- Lieriö- Kuutio- Tiheys Lisätietoja
kappaleen pvm. [vrk] voima lujuus1) lujuus1) [kg/m³] Esimerkiksi poikkeava
[kN] [MPa] [MPa] murtotapa ilmoitetaan
tunnus 2290 standardin SFS-EN 12390-3
761 43,1 - kuvan 2 tai 4 mukaan.
A1 17.7.2024 28
Murtotapa:
SFS-EN 12390-3, kuva 4 D

A2 17.7.2024 28 789 44,6 - 2300

Taulukossa ilmoitetaan vain joko lieriö- tai kuutiolujuus, riippuen koekappaletyypistä. Lujuus määri-
tetään taulukon 3.1. mukaisilla mitta-arvoilla lasketun pinta-alan perusteella.

1) Mikäli puristuslujuus on testattu 100 mm:n kuutiolla, puristuslujuutena ilmoitetaan muunnosker-
toimella korjattu arvo (150 mm:n muunnettu kuutiolujuus).

Esimerkissä on testattu puristuslujuus kahdesta standardin mukaisesta lieriö-
koekappaleesta. Tulostaulukossa 3.2. esitetään ainoastaan koekappaletyyp-
piä vastaava lieriö- tai kuutiolujuus. Muunnosta kuutio- ja lieriölujuuksien
välillä ei tehdä, joten lieriön muotoisesta koekappaleesta on jätetty taulu-
kossa 3.2. kuutiolujuuden kohta tyhjäksi.

Standardeja:
• SFS-EN 12390-1 Testing hardened concrete. Part 1: Shape, dimensions and other

requirements for specimens and moulds
• SFS-EN 12390-3 Testing hardened concrete. Part 3: Compressive strength of test

specimens
• SFS-EN 12390-7 Testing hardened concrete. Testing hardened concrete. Part 7:

Density of hardened concrete

Esimerkkejä muottiin valettujen lieriö- ja kuutiokoekappaleiden raportoinnista

11
