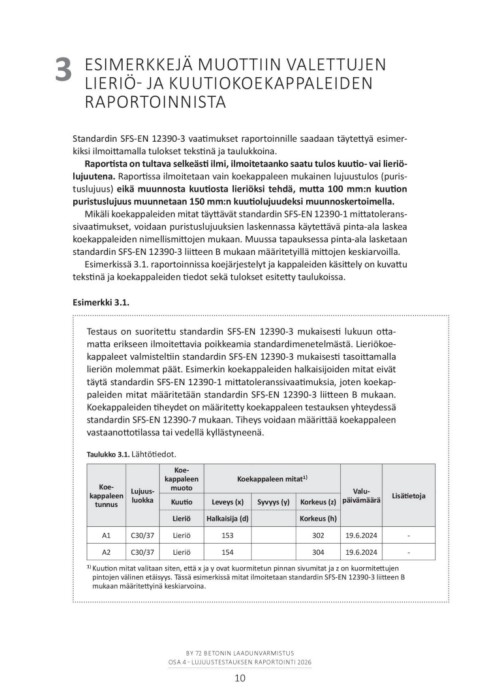

Page 10 - by72_Betonin_laadunvarmistus-Osa4

3 ESIMERKKEJÄ MUOTTIIN VALETTUJEN
LIERIÖ- JA KUUTIOKOEKAPPALEIDEN
RAPORTOINNISTA

Standardin SFS-EN 12390-3 vaatimukset raportoinnille saadaan täytettyä esimer-
kiksi ilmoittamalla tulokset tekstinä ja taulukkoina.

Raportista on tultava selkeästi ilmi, ilmoitetaanko saatu tulos kuutio- vai lieriö­
lujuutena. Raportissa ilmoitetaan vain koekappaleen mukainen lujuustulos (puris-
tuslujuus) eikä muunnosta kuutiosta lieriöksi tehdä, mutta 100 mm:n kuution
puristuslujuus muunnetaan 150 mm:n kuutiolujuudeksi muunnoskertoimella.

Mikäli koekappaleiden mitat täyttävät standardin SFS-EN 12390-1 mittatolerans-
sivaatimukset, voidaan puristuslujuuksien laskennassa käytettävä pinta-ala laskea
koekappaleiden nimellismittojen mukaan. Muussa tapauksessa pinta-ala lasketaan
standardin SFS-EN 12390-3 liitteen B mukaan määritetyillä mittojen keskiarvoilla.

Esimerkissä 3.1. raportoinnissa koejärjestelyt ja kappaleiden käsittely on kuvattu
tekstinä ja koekappaleiden tiedot sekä tulokset esitetty taulukoissa.

Esimerkki 3.1.

Testaus on suoritettu standardin SFS-EN 12390-3 mukaisesti lukuun otta-
matta erikseen ilmoitettavia poikkeamia standardimenetelmästä. Lieriökoe-
kappaleet valmisteltiin standardin SFS-EN 12390-3 mukaisesti tasoittamalla
lieriön molemmat päät. Esimerkin koekappaleiden halkaisijoiden mitat eivät
täytä standardin SFS-EN 12390-1 mittatoleranssivaatimuksia, joten koekap-
paleiden mitat määritetään standardin SFS-EN 12390-3 liitteen B mukaan.
Koekappaleiden tiheydet on määritetty koekappaleen testauksen yhteydessä
standardin SFS-EN 12390-7 mukaan. Tiheys voidaan määrittää koekappaleen
vastaanottotilassa tai vedellä kyllästyneenä.

Taulukko 3.1. Lähtötiedot.

Koe- Lujuus- Koe­ Koekappaleen mitat1) Lisätietoja
kappaleen luokka kappaleen
Valu-
tunnus muoto Leveys (x) Syvyys (y) Korkeus (z) päivämäärä

Kuutio

Lieriö Halkaisija (d) Korkeus (h)

A1 C30/37 Lieriö 153 302 19.6.2024 -

A2 C30/37 Lieriö 154 304 19.6.2024 -

1) Kuution mitat valitaan siten, että x ja y ovat kuormitetun pinnan sivumitat ja z on kuormitettujen
pintojen välinen etäisyys. Tässä esimerkissä mitat ilmoitetaan standardin SFS-EN 12390-3 liitteen B
mukaan määritettyinä keskiarvoina.
